초보자를 위한 AMD 라이젠 CPU 조립 방법

AMD 라이젠 CPU 쿨러

AMD 라이젠은 4세대 시리즈 일부 모델을 제외하고 두 가지 기본 쿨러가 제공된다. 클립 방식 레이스 쿨러와, 볼트식 레이스 쿨러다. 그 외 애슬론 모델은 클립 방식이다.

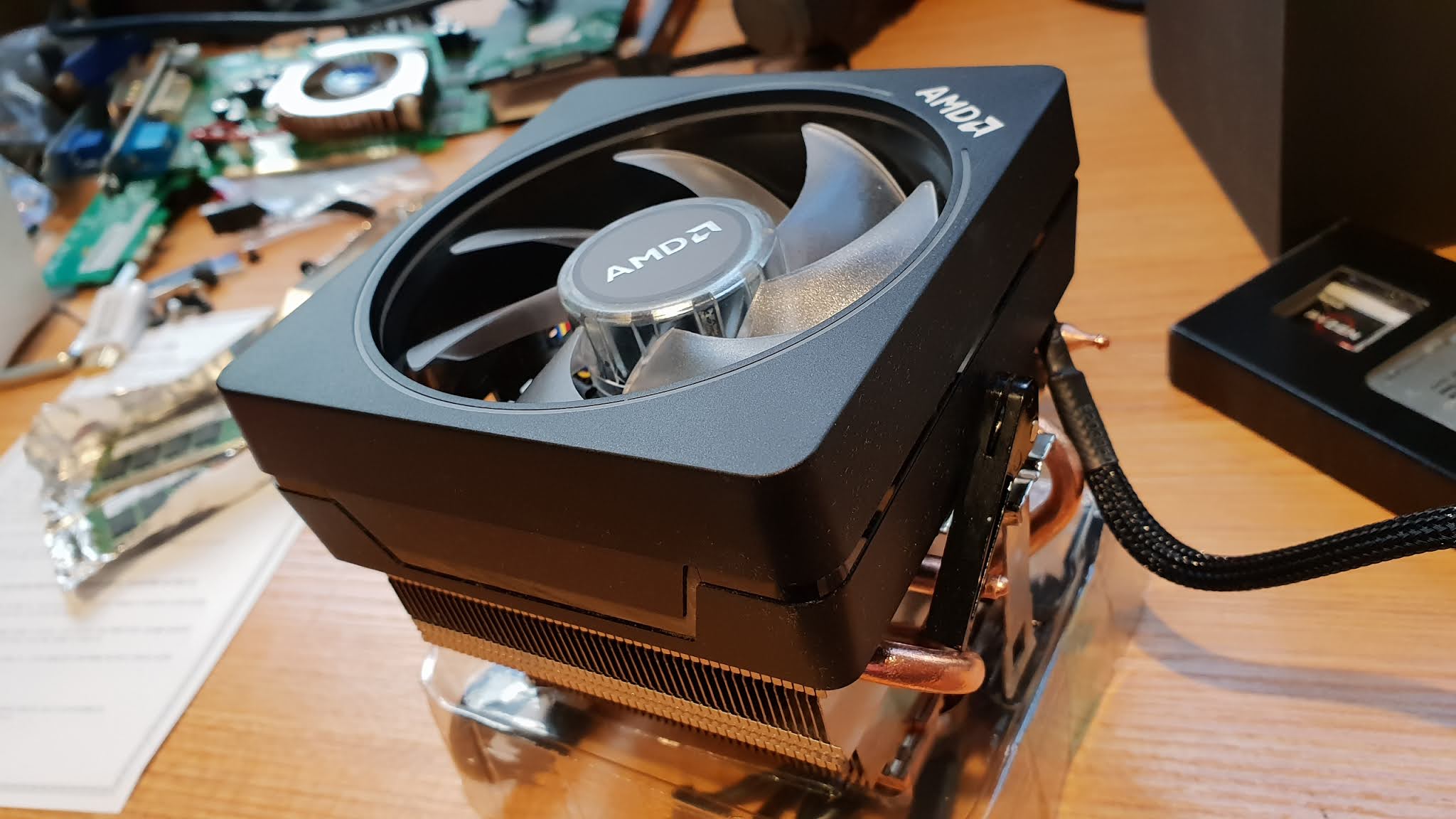

클립 방식 레이스 스텔스 쿨러

AMD 정품 CPU 쿨러 볼트방식(좌) 클립 방식(우)


AMD 라이젠 CPU 조립 첫 번째! 가이드 탈 부착!

AMD 라이젠은 기본 제공 쿨러 방식에 따라, 메인보드 AM4 가이드를 제거 혹은 그대로 사용한다. 클립 방식은 그대로, 볼트 방식 혹은 별도 사제 쿨러 중 일부는 전체를 제거한다.

AM4 가이드


AMD 라이젠 CPU 조립하기

AMD 라이젠 혹은 애슬론 프로세서는 다음과 같은 순서로 조립을 시작한다.

1. CPU AM4 가이드 필요 유무 확인
2. CPU 장착을 위한 고정 막대 세우기
3. CPU 금색 삼각형 마크 확인
4. 방향에 맞춰 CPU 삽입
5. 고정 막대 걸 쇠 고정

고정 막대 세우기

CPU 설치 방향 체크! 메인보드 삼각형 표시 확인

CPU 황금색 삼각형 확인

CPU 고정 막대 걸쇠고정


AMD CPU 분해 주의 사항

반대로 CPU를 제거할 때는 역순으로 하되, 쿨러는 방식과는 상관 없이 일정 시간 사용 후 써멀이 충분히 녹아 있을 때 제거하는 것이 좋다.

무뽑 되버린 라이젠 CPU


AMD 라이젠 및 애슬론 CPU 정품 쿨어에는 "곰써멀" 급 써멀그리스가 발라져 있어, 잘못하면 무뽑 현상과 함께 CPU 핀이 파손되는 일도 발생 할 수 있다.

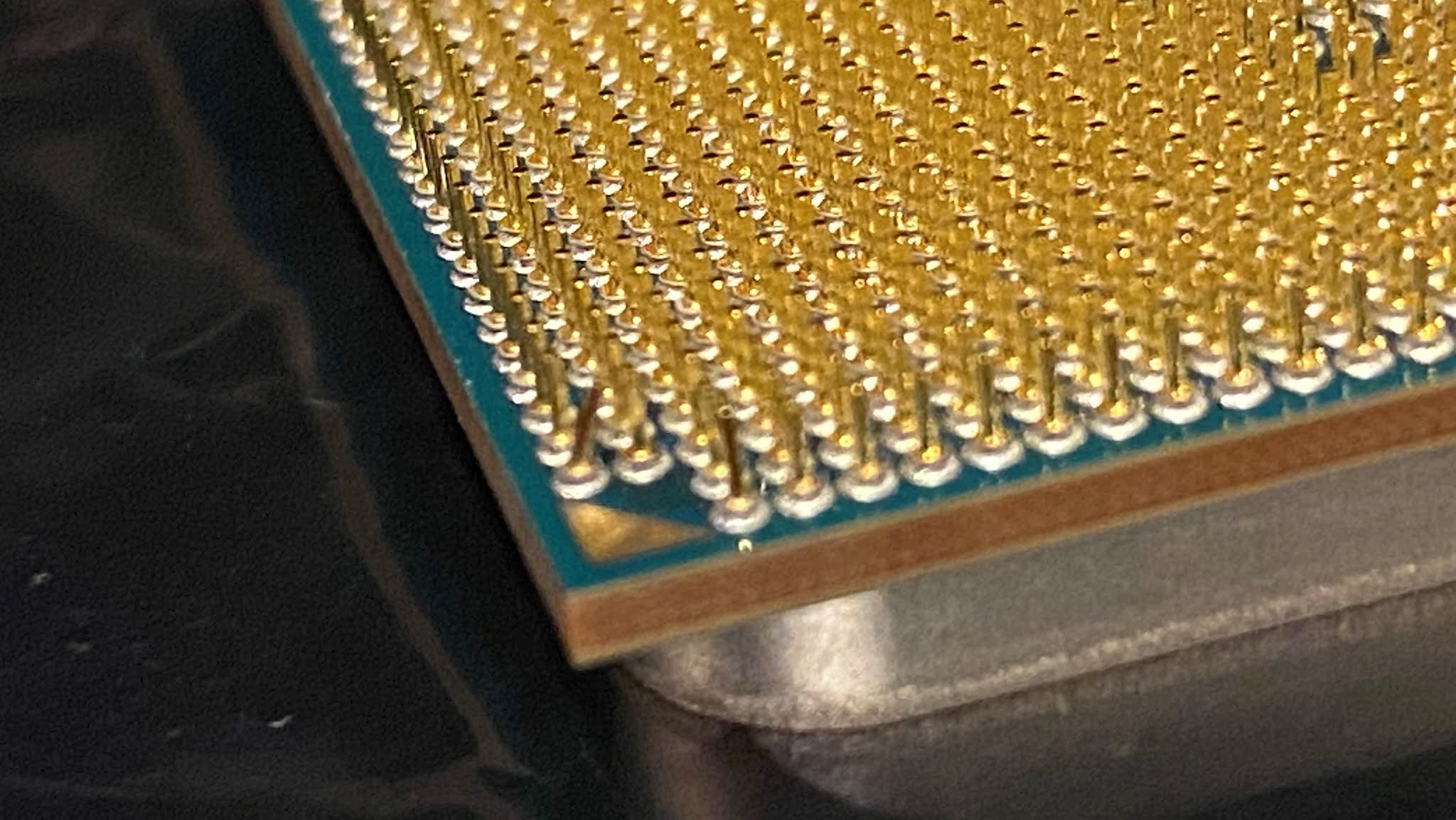

휘어버린 CPU 핀



글 / 사진 / 영상 : 풍류 주필
